ماهو ال RCDS وكيف نحمي انفسنا من مخاطر الكهرباء

 بالنسبة لاجهزة RCDS

اولا لازم  تعرف انت خايف من ايه او ايه الخطر اللى ممكن تتعرض ليه

بمعنى اخر ياصديقى ان  مثلا خطر الكهرباء ممكن يكون الخطر  تيار تسريب  بس بيشكل خطر كبير ممكن يؤدى للوفاة  (LEAKAGE CURRENT)

ممكن يكون انا بحمى العاملين و المعده  فى حالات الشورت سيركيت (SHORT CIRCUIT )

بعمل حماية من حالات التيار الزائد (OVER LOAD )

ودا هيخليك ياصديقى تعمل اللى انت عاوزة وانت مطمن وموفر بيئة عمل امنة زى الصورة (1)

 بالنسبة للقواطع التيار المتبقى لازم تعرف المعلومات دى عشان تبقى فاهم انت بتحى نفسك وغيرك بيهم ازاى وخاصة اخر سطرين

RCDs

انظر الصورة رقم (2)

Residual Current Devices

هي أجهزة حماية من الصدمات الكهربية وبالتالي إنقاذ للحياة تم تصميمها لحمايتك من الصدمات الكهربية وذلك في حالة لمس موصل به تيار كهربى حيث انة من الممكن أن يتسبب تيار كهربى بقوة 30 مللى أمبير في وفاة الانسان إذا استمر لأكثر من جزء من الثانية

يتميز جهاز RCD بسرعه استجابة عالية وحساسية عالية اصغر من 30 مللى امبير ولهذا السبب يعد القاطع  RCD جزءاً مهما ً للغاية في التركيبات الكهربائية

كيف يعمل RCDs

في حاله التوصيلات الكهربية التقليدية تتم عملية الحماية بواسطه فيوز أو قاطع الدائرة MCB  وذلك ضد القصر اى تلامس الطرف الحى مع النيوترال فقط ولكنه لا يحمى من الصدمات الكهربية الناتجة عن تيار التسرب نتيجة تلف العزل ، جسم الانسان له مقاومة في حدود 1000 اوم  ولذلك إذا قام أحد الأشخاص بلمس الطرف الحى فبالتبعية سوف يمر تيار خلال جسم الانسان تكون قيمتة في حدود 30 مللى امبير وهذا التيار غير كافى لفصل الفيوز أو قاطع الدائرة ولكن هذا التيار يكون قاتل للإنسان

المبدأ الأساسي الذى يقوم علية القاطع RCD هو أن التيار في الطرف الحى والطرف المتعادل يجب أن يكون له نفس القيمة ومتماثلين واذا كان هناك اختلاف بين التيارين فالفرق يكون في صورة تيار تسريب في مكان ما في الدائرة أو ماراً في جسم الانسان

يقوم القاطع RCD بمقارنة التيار المار في الطرف الحي والتيار المار في الطرف المتعادل وبمعنى أدق أنه يقوم بمقارنة المجال المغناطيسى الناشئ عن التيار المار في الطرف الحى والمجال المغناطيسى الناشئ عن مرور تيار في الطرف المتعادل في حاله وضع قلبا مغناطيسياً مع لفات الطرف الحى والطرف المتعادل فإن التيارات المتدفقة في الموصلات ستنتج مجالات مغناطيسية متغيرة المجالات المتولدة متطابقة تماما ولكن في الاتجاة المعاكس لذلك فان أحد المجالات يلغى الآخر وبالتالي ستكون محصلة المجالات المغناطيسية المتولدة صفر

ولكن اذا قام أحد الأشخاص بلمس الموصل الحى فسوف يمر جزء من تيار الدائرة في جسمة وبالتالي فإن التيار في السلك الحى سيكون ذو قيمة اكبر من التيار في السلك المتعادل و في حاله عدم تساوي التيارين وبالتبعية المجالين سيؤدى هذا الخلل أو الاختلاف في قيم التيارات الى وجود مجال مغناطيسى في القلب الحديدى وهناك ملف كهربى ثالث على قلب حديدى أيضا ومتصل بمرحل حيث انة هو المسئول عن عملية الفصل للقاطع سيؤدى وجود مجال مغناطيسى الى تنشيط المرحل ويقوم القاطع بفصل الدائرة

يبدو ان القاطع RCD متشابة  جداً الى القاطع  MCB ولكن لايمكن أن يحل محله أو يقوم بوظيفتة لان القاطع RCD لا يتفاعل مع الحمل الزائدأو قصر الدائرة لان في تلك الحالات تظل التيارات في الموصلات الحية والمتعادلة متوازنة لذلك لا تقوم بإختبار قصر الدائرة على الRCD مباشرة دون وجود قاطع MCB

بالنسبة للشدة والاحتمالية

قواطع ال RCDS

دا نوع من انواع التحكم اللى ممكن

  هتحميك بنسبة كبيرة جدا فى حالات وجود تيار تسريب  ولكن فى حاله قصر دائرة او اوفر لوود فطبعا ولا كانها موجودة فبالتالى لازم يكون ليها استخدام فى جزء معين من الدائرة ووظيفة معينة وعشان كدا لازم يركب معاها MCB

قبلها عشان يقوم بالوظيفتين التانيين

او تقوم باستخدام قواطع RCBO

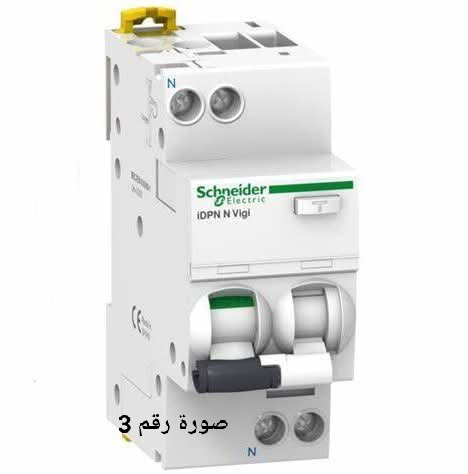

انظر الصورة رقم (3)

ملحوظة مهمه جدا جدا جدا من هنا للسنة الجاية

القواطع اشكالها متقاربة ولكن استخداماتها  ووظائفها مختلفة يعنى ماتاخدش بالشكل خليك فى الجوهر او المضمون ( دا بيعمل ايه او بيحمى من اية )

والقاطع دا بيوفر الحماية من التسرب الارضى والشورت سيركيت والاوفر لود
